IllustratorCCからPDF/X-1aデータの作成方法

Macintosh版イラストレーターCCにおいて、A4規格［210ミリ（W）×297ミリ（H）］の新規ドキュメントを作成し、天地左右に3ミリの裁ち落としが付いたPDF/X-1aデータ［216ミリ（W）×303ミリ（H）］を作成する方法を解説いたします。

●新規ドキュメント設定

ページサイズ A4規格［210ミリ（W）×297ミリ（H）］
方　　　向 縦
裁ち落とし 3ミリ
カラーモード CMYK
ラスタライズ効果 高解像度（300ppi）

新規ドキュメント

新規ドキュメント設定

新規ドキュメント設定の重要事項
イラストレーターCCでは、アートボードのサイズでPDFファイルが出力されます。データをアートボードにぴったり合わせて配置しておくことが大変重要です。（アートボードに仕上がりサイズが重なっている状態）

アートボードとオブジェクトの位置が合った状態

アートボードとドキュメントの位置が正常

■裁ち落としが含まれた状態でPDFが作成されます
アートボードとドキュメントの位置同じ位置で書き出されたPDF

アートボードとオブジェクトの位置がズレている状態

アートボードとドキュメントの位置ズレ

■上画像の状態で書き出したPDF（ズレている）
アートボードとドキュメントの位置ズレて書き出されたPDF

●フォントに関する注意事項

使用中のフォントを確認します。
高解像度出力に適しているのは、Open Type、CID、欧文Type1フォントなどです。True Typeフォントは、埋め込みが許可されているフォント以外はアウトライン化します。

フォント検索

使用フォントの検索

●使用画像についての注意事項

PSD（Photoshop）、TIFF、EPS、AI（Illustratorのネイティブ形式）、PDFファイルを配置してください。
リンク切れの場合は、「リンクを再設定」を行ってください。

配置画像の注意点

pdf/x-4作成　別名で保存

pdf/x-4作成　別名で保存

pdf/x-4作成　保存

ファイル名は任意ですが、拡張子は「.pdf」となります。
ファイル形式は「Adobe PDF（pdf）」を選択し、保存をクリックします。

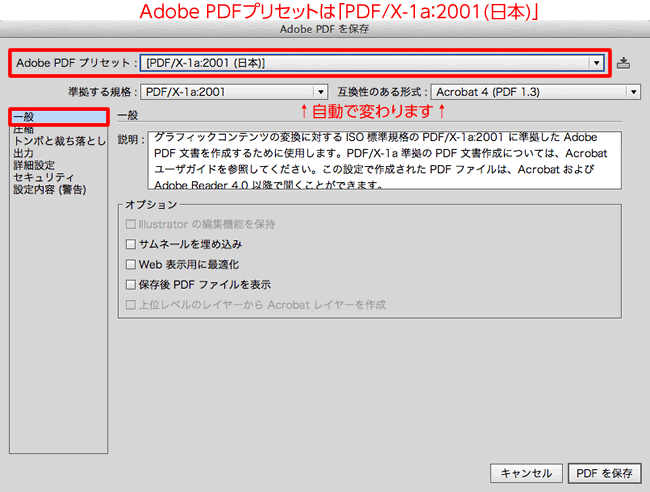

Adobe PDFを保存 ： 一般設定

PDFの保存：一般設定

Adobe PDFプリセット：［PDF/X-1a:2001(日本)］を選びます。
上記の選択すると自動で互換性のある形式タグがAcrobat ４（PDF1.3）になります。

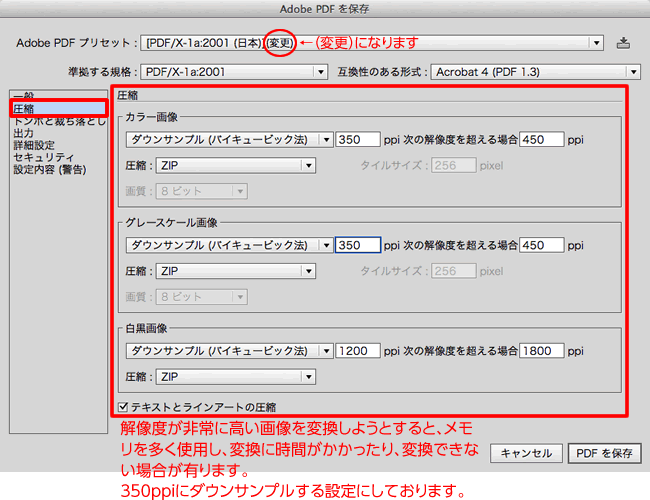

Adobe PDFを保存 ： 圧縮設定

PDFの保存：圧縮設定

画像：ダウンサンプル（バイキュービック法）450ppiを超える画像に対しては350ppiにダウンサンプルする。
圧縮：「ZIP」
テキストとラインアートの圧縮：チェックを入れる。
設定を変更すると［PDF/X-1a:2001(日本)］(変更)となりますが問題はありません。

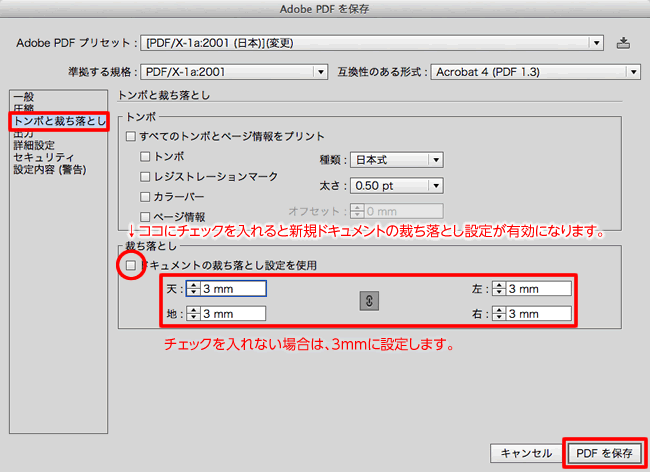

Adobe PDFを保存 ： トンボと裁ち落とし設定

PDFの保存：トンボと裁ち落とし設定

トンボは不要です。
裁ち落としは、新規ドキュメント設定で3ミリに設定していますので、裁ち落としのチェックを入れるだけで3ミリになります。ここでアートボードより天地左 右3ミリずつ大きなPDF/X-1aファイル［216ミリ（W）×303ミリ（H）］を指定したことになります。もし、トリムマークを付けている場合は、 この数値を13ミリにするとトリムマーク付きのPDF/X-1aファイルが出来上がります。出力されるPDFファイルのサイズは［236ミリ （W）×323ミリ（H）］です。

以上の設定が終わったら、「PDFを保存」をクリックしPDFを作成します。
横216ミリ×縦303ミリのPDF/X-1aファイルが出来上がります。
裁ち落とし部分の外側に連絡事項などの記述を置いていても、書き出されるPDF/X-1aファイルには反映されませんので大変便利です。
アートボードに仕上がりサイズが重なっている状態でデータが作成されていないと、PDF/X-1aファイルもずれて出来上がりますので注意が必要です。

IllustratorCCからPDF/X-1aデータ作成の補足

最初に「Adobe PDF プリセット」を保存しておくと、この設定を選ぶだけでPDF/X-1aデータが簡単に作成することが可能になります。

●Adobe PDF プリセットの保存

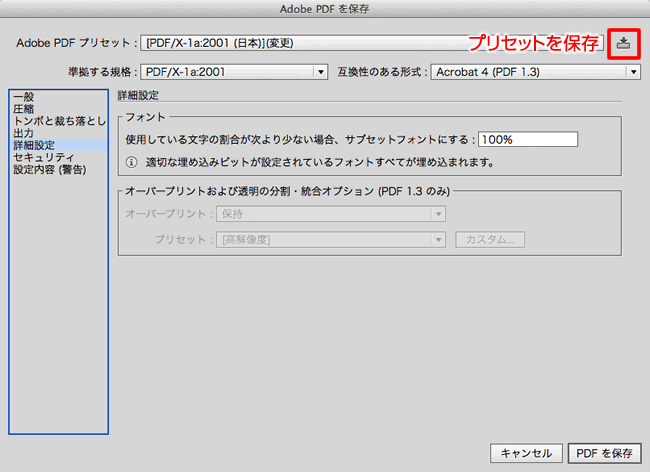

一般設定から圧縮、トンボと裁ち落とし設定終了後、「プリセットを保存…」をクリックしてください。

プリセット保存

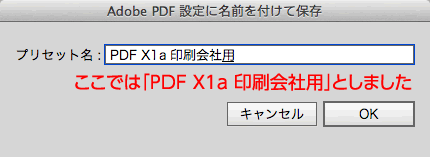

プリセット名入力

プリセット名は任意ですが、ここでは「PDF X1a 印刷会社用」と名前を付けてクリックします。

●「ファイル」→「別名で保存」

pdf/x-4作成　別名で保存

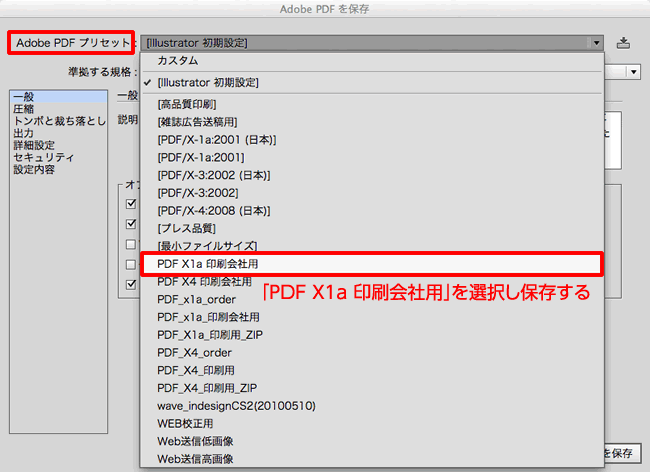

2回目以降は、「Adobe PDF プリセット」の中に先ほど作った「PDF X1a 印刷会社用」がありますので、これを選択するとPDF/X-1aデータが出来上がります。

PDFを保存

「Adobe PDF プリセット」が先ほどつけた名前になっているか確認してください。
「PDFを保存」をクリックします。

Adobe PDF プリセットをご用意しております。解凍してご使用下さい。

  • 「ファイル」→「Adobe PDF プリセット」から読み込んでご使用下さい。
  • ダウンロードのファイル名：Illust_cc_x1a.zipです。
  • 解凍後のファイル名は「PDF_X1a_CC_マツオ印刷.joboptions」となります。

illustrator CC用 プリセットのダウンロード
