Macintosh版イラストレーターCS3において、A4規格［210ミリ（W）×297ミリ（H）］の新規ドキュメントを作成し、天地左右に3ミリの裁ち落としが付いたPDF/X-1aデータ［216ミリ（W）×303ミリ（H）］を作成する方法を解説いたします。

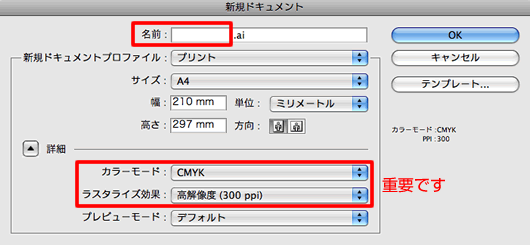

●新規ドキュメント設定

新規ドキュメントプロファイル	プリント（重要）
ページサイズ	A4規格［210ミリ（W）×297ミリ（H）］
方　　　向	縦
カラーモード	CMYK
ラスタライズ効果	高解像度（300ppi）

新規ドキュメント設定の重要事項 イラストレーターCS3では、アートボードのサイズでPDFファイルが出力されます。データをアートボードにぴったり合わせて配置しておくことが大変重要です。（アートボードに仕上がりサイズが重なっている状態）

アートボードとオブジェクトの位置が合った状態

■裁ち落としが含まれた状態でPDFが作成されます

アートボードとオブジェクトの位置がズレている状態

■上画像の状態で書き出したPDF（ズレている）

●フォントに関する注意事項

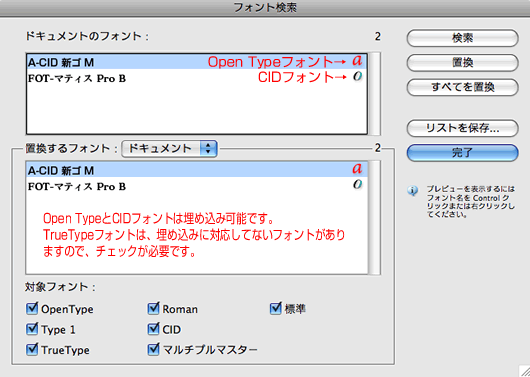

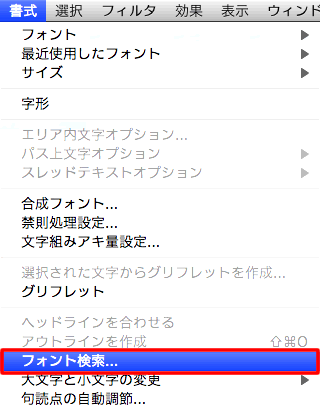

使用中のフォントを確認します。
高解像度出力に適しているのは、Open Type、CID、欧文Type1フォントなどです。True Typeフォントは、埋め込みが許可されているフォント以外はアウトライン化します。

●使用画像についての注意事項

高品質出力には、PSD（Photoshop）、TIFF、EPS、AI（Illustratorのネイティブ形式）、PDFファイルを配置してください。リンク画像の未更新の場合は、「リンクの更新」。リンク切れの場合は、「リンクを再設定」を選択しリンクを設定してください。

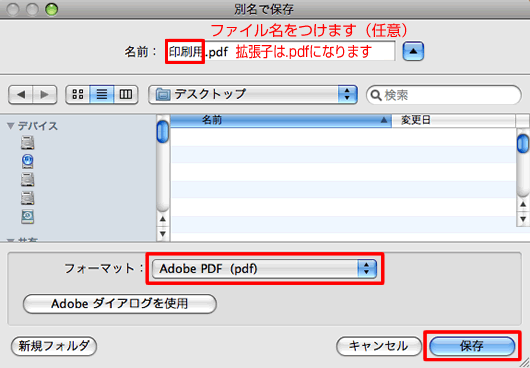

ファイル名は任意ですが、拡張子は「.pdf」となります。
書き出しのダイアログのフォーマットは「Adobe PDF（pdf）」を選択し、保存をクリックします。

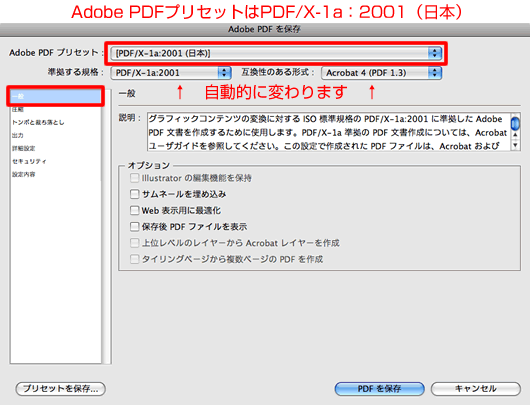

Adobe PDF プリセット：「PDF/X-1a:2001(日本)」
上記の選択すると自動で互換性のタグがAcrobat４（PDF1.3）になります。

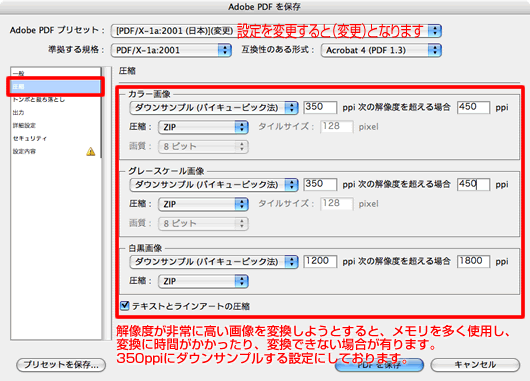

画像：ダウンサンプル（バイキュービック法）450ppiを超える画像に対しては350ppiにダウンサンプルする。
圧縮：「ZIP」
テキストとラインアートの圧縮：チェックを入れる。
設定を変更すると［PDF/X-1a:2001(日本)］(変更)となりますが問題はありません。

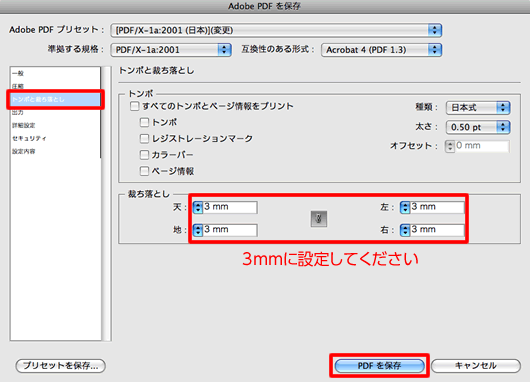

裁ち落としは、3ミリに設定してください（重要）

以上の設定が終わったら、「PDFを保存」をクリックしPDFを作成します。

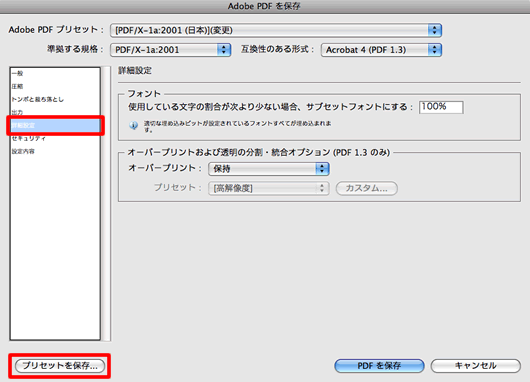

この設定を保存しておきたい場合は、「プリセットを保存…」ボタンをクリックします。

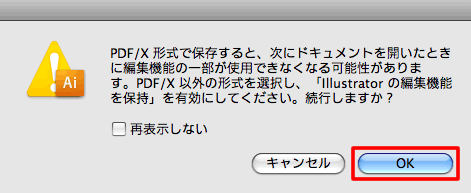

●下記の表示がでますが問題有りませんのでOKボタンを押します。

●PDFが作成できたら、入稿する前にAcrobatでプリフライト（検証）を行います。

• Acrobat 7.0 ProfessionalでのPDF/X-1aの検証
• Acrobat 8.0 ProfessionalでのPDF/X-1aの検証
• Acrobat 9.0 ProfessionalでのPDF/X-1aの検証

IllustratorCS3からPDF/X-1aデータ作成の補足

最初に「Adobe PDF プリセット」を保存しておくと、この設定を選ぶだけでPDF/X-1aデータが簡単に作成することが可能になります。

●Adobe PDF プリセットの保存

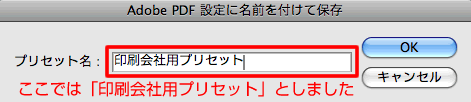

プリセット名は任意ですが、ここでは「印刷会社用プリセット」と名前を付けてクリックします。

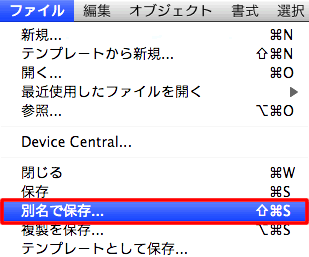

●「ファイル」→「別名で保存」

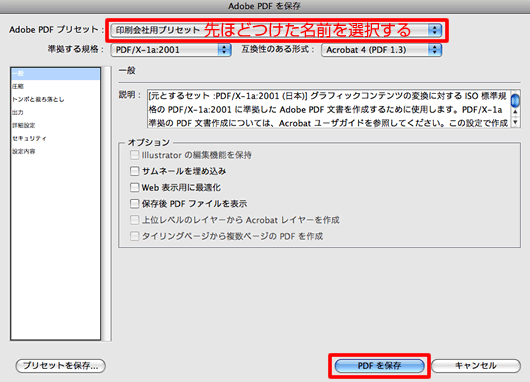

2回目以降は、「Adobe PDF プリセット」の中に先ほど作った「印刷会社用プリセット」がありますので、これを選択するとPDF/X-1aデータが出来上がります。

「Adobe PDF プリセット」が先ほどつけた名前になっているか確認してください。
「PDFを保存」をクリックします。

Adobe PDF プリセットをご用意しております。解凍してご使用下さい。

• 「編集」→「Adobe PDF プリセット」から読み込んでご使用下さい。
• ダウンロードのファイル名：illust_cs3_x1a.zipです。
• 解凍後のファイル名は「PDF_X1a マツオ印刷用.joboptions」となります。

illustrator CS3用 プリセットのダウンロード
