IllustratorCS5からPDF/X-4データの作成方法

Macintosh版イラストレーターCS5において、A4規格[210ミリ(W)×297ミリ(H)]の新規ドキュメントを作成し、天地左右に3ミリの裁ち落としが付いたPDF/X-4データ[216ミリ(W)×303ミリ(H)]を作成する方法を解説いたします。

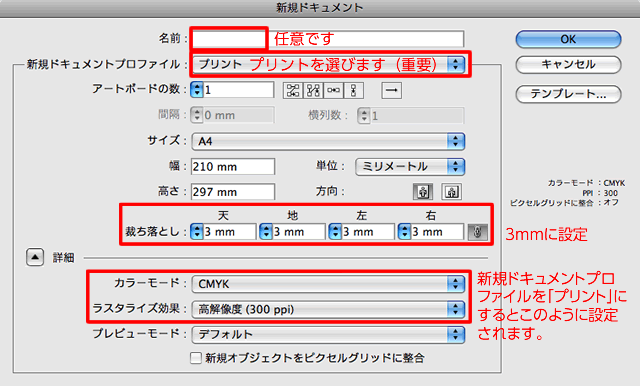

新規ドキュメント設定

ページサイズ A4規格[210ミリ(W)×297ミリ(H)]
方   向
裁ち落とし 3ミリ
カラーモード CMYK
ラスタライズ効果 高解像度(300ppi)

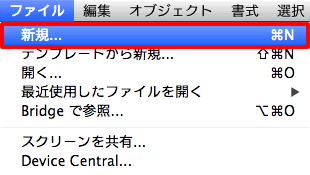

ファイル新規

新規ドキュメント設定

新規ドキュメント設定の重要事項
イラストレーターCS5では、アートボードのサイズでPDFファイルが出力されます。データをアートボードにぴったり合わせて配置しておくことが大変重要です。(アートボードに仕上がりサイズが重なっている状態)
アートボードにオブジェクトを吸着させるには、オブジェクトを選択ツールで選択し、コマンドキー(command)を押しながらオブジェクトを移動し吸着させます。(CS5では通常アートボードには吸着しません)

アートボードとオブジェクトの位置が合った状態

アートボードとドキュメントの位置が正常

■裁ち落としが含まれた状態でPDFが作成されます
アートボードとドキュメントの位置同じ位置で書き出されたPDF

アートボードとオブジェクトの位置がズレている状態

アートボードとドキュメントの位置ズレ

■上画像の状態で書き出したPDF(ズレている)
アートボードとドキュメントの位置ズレて書き出されたPDF

フォントに関する注意事項

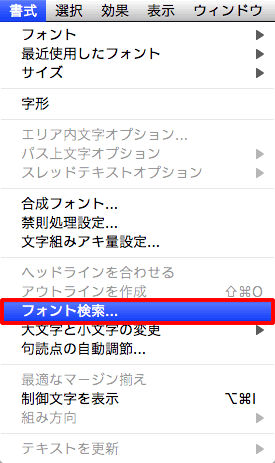

使用中のフォントを確認します。
高解像度出力に適しているのは、Open Type、CID、欧文Type1フォントなどです。True Typeフォントは、埋め込みが許可されているフォント以外はアウトライン化します。

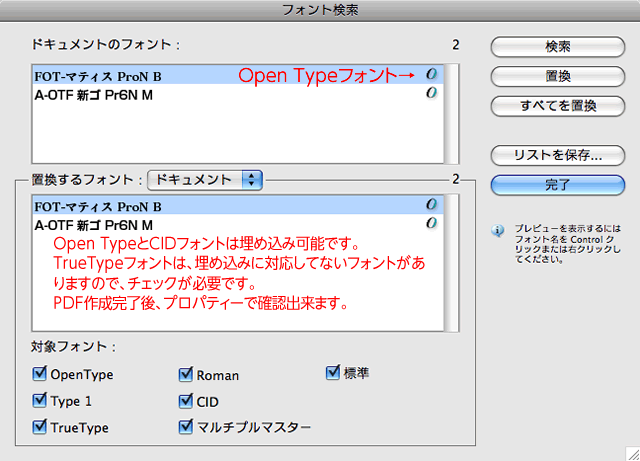

フォント検索

使用フォントの検索

使用画像についての注意事項

PSD(Photoshop)、TIFF、EPS、AI(Illustratorのネイティブ形式)、PDFファイルを配置してください。
リンク画像の未更新の場合は、「リンクの更新」。リンク切れの場合は、「リンクを再設定」を行ってください。

画像がリンク状態(正常)
画像が埋め込み状態(正常)
画像がリンク切れ
リンク再設定
画像未更新
リンク更新

pdf/x-4作成 別名で保存

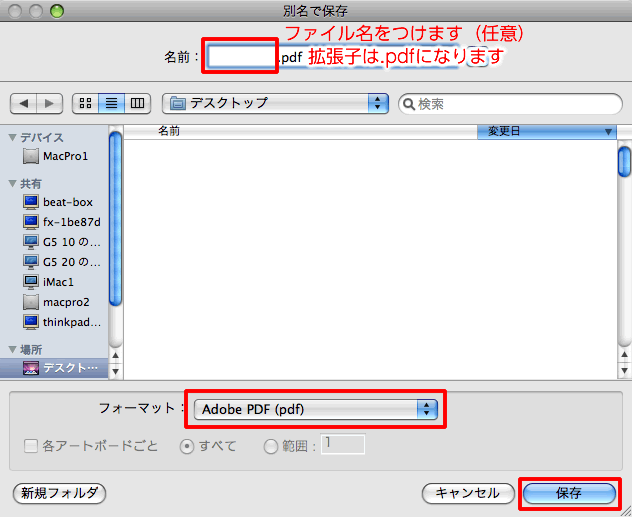

別名で保存

保存

ファイル名は任意ですが、拡張子は「.pdf」となります。
書き出しのダイアログのフォーマットは「Adobe PDF(pdf)」を選択し、保存をクリックします。

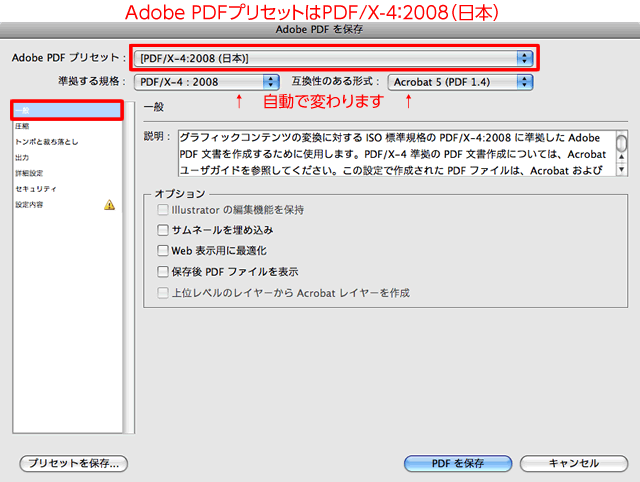

Adobe PDFを保存 : 一般設定

一般設定

Adobe PDFプリセット:[PDF/X-4:2008(日本)]を選びます。
上記の選択すると自動で互換性のタグがAcrobat 5(PDF1.4)になります。

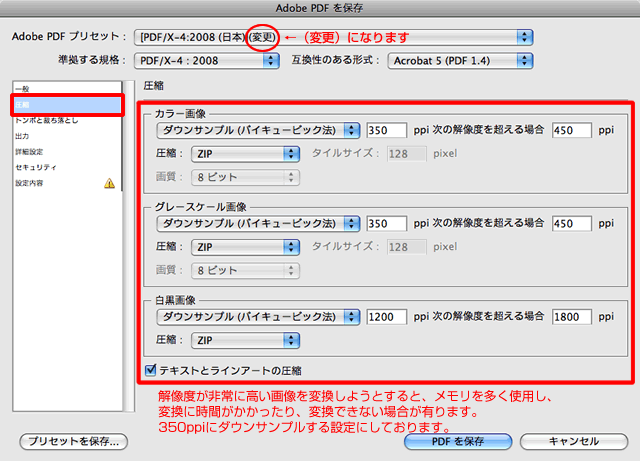

Adobe PDFを保存 : 圧縮設定

圧縮設定

画像:ダウンサンプル(バイキュービック法)450ppiを超える画像に対しては350ppiにダウンサンプルする。
圧縮:「ZIP」
テキストとラインアートの圧縮:チェックを入れる。
設定を変更すると[PDF/X-4:2008(日本)](変更)となりますが問題はありません。

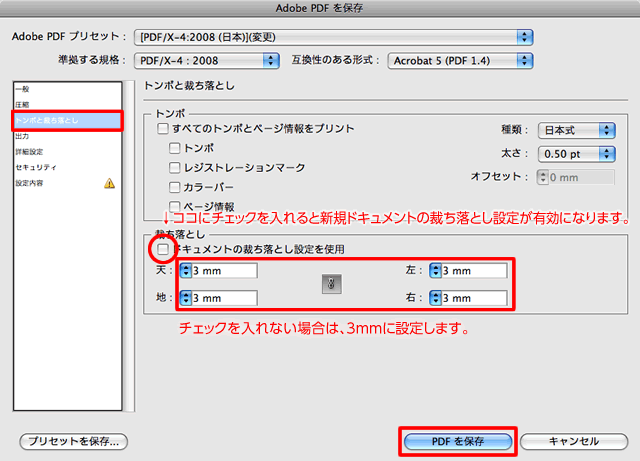

Adobe PDFを保存 : トンボと裁ち落とし設定

トンボと裁ち落とし

トンボは不要です。
裁ち落としは、新規ドキュメント設定で3ミリに設定していますので、裁ち落としのチェックを入れるだけで3ミリになります。ここでアートボードより天地左 右3ミリずつ大きなPDF/X-4ファイル[216ミリ(W)×303ミリ(H)]を指定したことになります。もし、トリムマークを付けている場合は、 この数値を13ミリにするとトリムマーク付きのPDF/X-4ファイルが出来上がります。出力されるPDFファイルのサイズは[236ミリ (W)×323ミリ(H)]です。

以上の設定が終わったら、「PDFを保存」をクリックしPDFを作成します。
横216ミリ×縦303ミリのPDF/X-4ファイルが出来上がります。
裁ち落とし部分の外側に連絡事項などの記述を置いていても、書き出されるPDF/X-4ファイルには反映されませんので大変便利です。
アートボードに仕上がりサイズが重なっている状態でデータが作成されていないと、PDF/X-4ファイルもずれて出来上がりますので注意が必要です。

●PDFが作成できたら、入稿する前にAcrobatでプリフライト(検証)を行います。

IllustratorCS5からPDF/X-4データ作成の補足

最初に「Adobe PDF プリセット」を保存しておくと、この設定を選ぶだけでPDF/X-4が簡単に作成することが可能になります。

Adobe PDF プリセットの保存

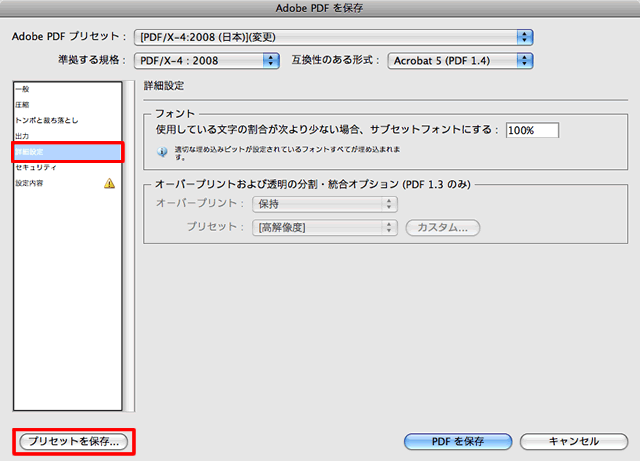

一般設定から圧縮、トンボと裁ち落とし設定終了後、「プリセットを保存…」をクリックしてください。

プリセット保存

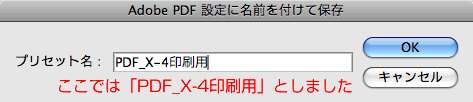

プリセット名入力

プリセット名は任意ですが、ここでは「PDF_X-4印刷用」と名前を付けてクリックします。

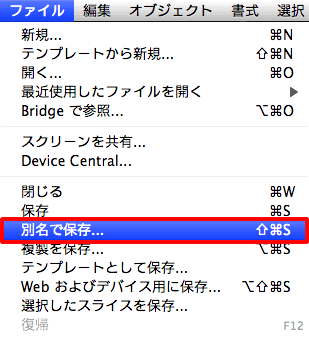

「ファイル」→「別名で保存」

別名で保存

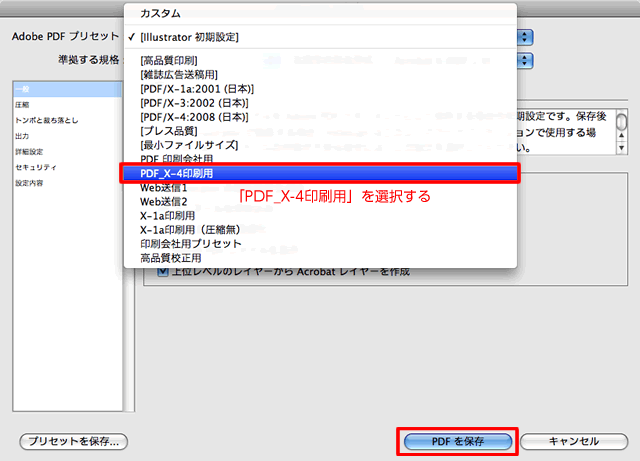

2回目以降は、「Adobe PDF プリセット」の中に先ほど作った「PDF_X-4印刷用」がありますので、これを選択するとPDF/X-4データが出来上がります。

PDFの保存

「Adobe PDF プリセット」が先ほどつけた名前になっているか確認してください。
「PDFを保存」をクリックします。

Adobe PDF プリセットをご用意しております。解凍してご使用下さい。

  • 「ファイル」→「Adobe PDF プリセット」から読み込んでご使用下さい。
  • ダウンロードのファイル名:illust_cs5_x4.zipです。
  • 解凍後のファイル名は「PDF_X4 マツオ印刷用.joboptions」となります。

illustrator CS5用 プリセットのダウンロード

PDF/X-4データの作成方法(ソフト・バージョン別)

PDF/X-1aデータについてはこちら

PDF/X-4データの作成方法に戻る
